Как сверлить отверстия под конфирмат: размеры, разметка и сборка ЛДСП

Как устроено соединение

Конфирмат проходит через одну панель и вкручивается в торец другой. Например, при креплении полки к боковине шкафа головка прижимает боковину, а резьба удерживается внутри полки.

Для такого соединения готовят три участка: канал под резьбу, проходное отверстие под стержень и посадку под потайную головку. Их размеры различаются. Если просверлить весь канал слишком большим диаметром, резьбе будет не за что держаться.

В обозначении 7×50 первая цифра — наружный диаметр резьбы, вторая — длина крепежа в миллиметрах. Диаметр сверла нельзя выбирать только по первой цифре: отверстие под резьбу должно оставлять материал для её зацепления.

Каким сверлом сверлить под конфирмат

Для распространённых конфирматов 7×50 часто используют направляющее отверстие 5 мм и проходной участок около 7 мм. Посадку головки обрабатывают отдельно. Точные размеры сверяют с рекомендациями изготовителя конкретного изделия.

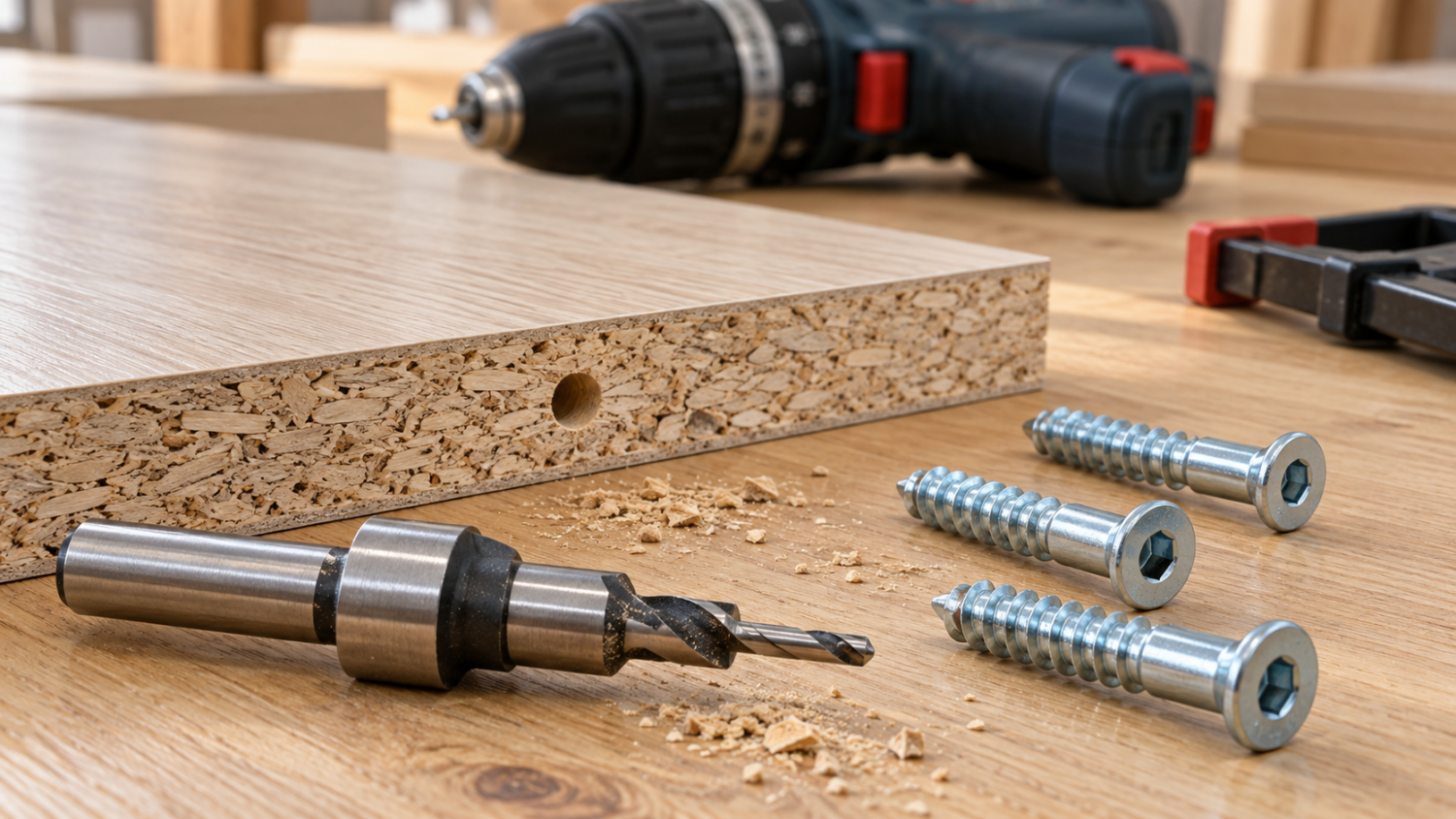

Удобнее работать специальным конфирматным сверлом: оно формирует несколько участков за один проход. Перед использованием проверяют, под какой размер крепежа рассчитана оснастка и на какую глубину настроена.

Обычные свёрла тоже подходят, но операции выполняют последовательно. При расширении проходного отверстия нельзя уходить глубоко в ответную деталь — это уменьшит зацепление резьбы. Под головку используют подходящую зенковку.

В каталоге «Формулы Крепежа» представлены конфирматы разных размеров. Подбирать крепёж и сверло следует вместе, с учётом толщины панелей и конструкции соединения.

Как разметить ЛДСП толщиной 16 и 18 мм

При расположении отверстия по центру торца его ось проходит на половине толщины плиты:

• для ЛДСП 16 мм — на расстоянии 8 мм от поверхности;
• для ЛДСП 18 мм — на расстоянии 9 мм.

Это координата центра толщины, а не универсальный отступ от любого края детали. Расстояние от переднего или заднего конца полки определяют по сборочной схеме.

На боковину переносят положение середины полки. Например, если нижняя поверхность полки толщиной 16 мм находится на высоте 100 мм от низа боковины, линия сверления проходит на высоте 108 мм.

Перед разметкой обозначьте внутренние стороны и передние кромки деталей. Все размеры откладывайте от выбранной базы. Для повторяющихся отверстий удобно использовать кондуктор: он помогает выдержать положение и направление сверла.

Как определить глубину отверстия

Глубина зависит от длины конфирмата и толщины панели, через которую он проходит. Допустим, винт длиной 50 мм установлен заподлицо через боковину 16 мм. В ответную деталь он зайдёт примерно на 34 мм: 50 − 16 = 34 мм.

Это геометрическая глубина захода, а не готовая настройка сверла. Нужно учесть форму его острия и небольшой запас, чтобы конец винта не упирался в дно.

Также важна точка отсчёта. При сверлении отдельной полки глубину измеряют от её торца. При работе через собранный узел — от наружной поверхности боковины. Для контроля используют ограничитель глубины, а настройку проверяют на обрезках той же плиты.

Порядок сверления и сборки

1. Проверьте настройку на обрезках. Выполните пробное соединение из материала той же толщины. Убедитесь, что винт затягивается, головка занимает нужное положение, а поверхность не вздувается.
2. Совместите и закрепите детали. Проверьте прямой угол и положение кромок. Зафиксируйте панели струбцинами через прокладки, чтобы они не смещались.
3. Просверлите отверстия. Работайте без ударного режима, удерживая инструмент по оси. При глубоком сверлении периодически выводите сверло для удаления стружки. Под выход проходного отверстия в отдельной панели подложите обрезок материала.
4. Очистите канал и стык. Стружка может помешать плотному прилеганию деталей или занять место на дне отверстия.
5. Затяните соединение. Используйте подходящую биту и небольшое ограничение момента. Последний участок затяжки удобно контролировать вручную.

Если сопротивление резко возрастает, остановитесь. Проверьте глубину, совпадение отверстий и отсутствие стружки. Попытка дотянуть винт силой может повредить плиту.

После сборки оцените прилегание деталей и геометрию корпуса. Его жёсткость зависит также от задней стенки, связей и остальных предусмотренных конструкцией элементов.

Частые ошибки

Конфирмат прокручивается. Возможные причины — слишком большой канал под резьбу или разрушенное посадочное место. Дальнейшая затяжка не восстановит соединение: нужно оценить повреждение и выбрать способ ремонта либо заменить деталь.

Между панелями остаётся зазор. Проверьте, не упирается ли винт в дно, правильно ли обработан проходной участок и нет ли стружки в стыке.

На поверхности появилось вздутие. Сверло могло уйти от центра торца, а отверстие — оказаться слишком тесным. Проверьте разметку, направление сверления и диаметр на пробной заготовке.

Головка выступает или проваливается. Причиной может быть неправильная посадка под головку. Проваливание также бывает следствием чрезмерной затяжки. Не пытайтесь исправить выступающую головку увеличением усилия, пока не проверите отверстие.

Когда стоит выбрать другое соединение

Если мебель предстоит часто разбирать, способ крепления лучше продумать заранее. При повторном вкручивании в ЛДСП посадочное место может изнашиваться. Для отдельных узлов подходят винты с резьбовыми вставками или другие разборные соединения.

В разделе мебельного крепежа можно сопоставить конфирматы, шканты, винты, гайки и футорки. Выбор зависит от материала, нагрузки и устройства мебели. При этом футорка требует собственной подготовки посадочного места: просто заменить ею конфирмат в готовом отверстии обычно нельзя.
